球閥結構形式分類

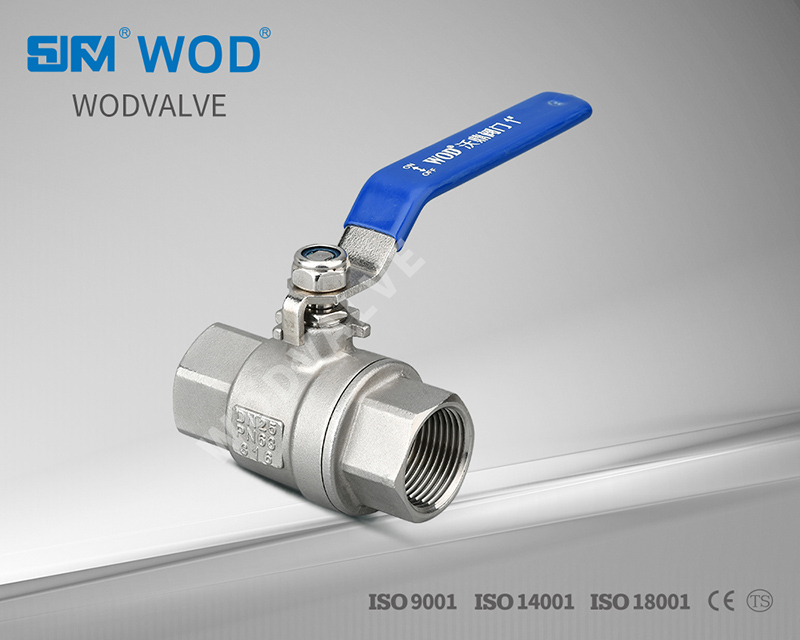

1、浮動球球閥：球閥的球體是浮動的，在介質壓力的作用下，球體能夠產生小范圍的位移并且緊壓在出口端的密封面上，保證了出口端的密封。浮動球球閥的密封性好，結構簡單，但是球體承受工作介質的力全部傳給了出口密封圈，因此要考慮到密封圈材料能否經受得住球體介質的工作。這種結構，被廣泛用于中低壓球閥當中。　

2、固定球球閥：球閥內的球體是固定的，受到壓后不產生移動。固定球球閥一般都帶有浮動閥座，在受介質的壓力后，閥座產生移動，使的密封圈緊壓在球體上，來保證密封。通常在與球體的上下軸上裝有軸承，適用于高壓以及大口徑的閥門。為了減少球閥的操作扭矩還有增加密封的可靠程度，而出現了油封球閥，就是在密封面間壓注潤滑油，以形成一層油膜，增強了密封性，又減少了操作扭矩，更加適用高壓大口徑的球閥。

3、彈性球球閥：球閥內的球體是彈性的。球體和閥座密封圈都采用了金屬材料制造，密封比壓大，依靠介質本身的壓力達不到密封的要求，須施加外力。這種閥門適用于高溫高壓的介質。彈性球體是在球體內壁的下端開辟一條彈性槽，從而獲得彈性。當關閉通道時，用閥桿的楔形頭使得球體漲開和閥座壓緊達到密封。在轉動球體之前先要松開楔形頭，球體就會隨之恢復原形，使球體與閥座之間出現很小的間隙，從而可以減少密封面的摩擦和操作扭矩。
